scanning electron microscope machine

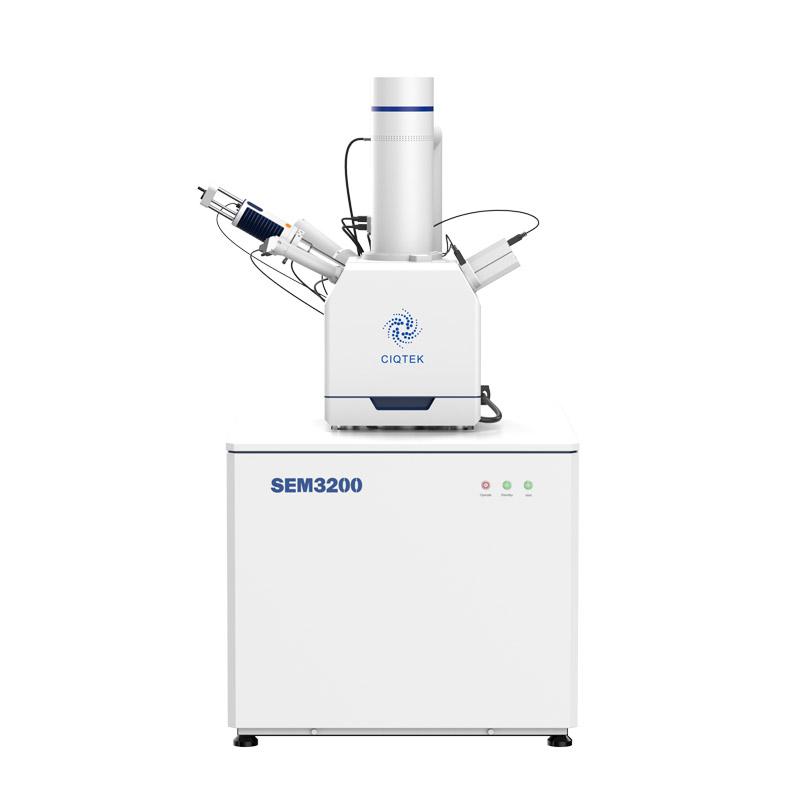

СЭМ с вольфрамовой нитью | СЭМ3200

Высокопроизводительный РЭМ-микроскоп с вольфрамовой нитью с отличным качеством изображения как в режиме высокого, так и в низком вакууме

CIQTEK SEM3200 СЭМ-микроскоп имеет большую глубину резкости и удобный интерфейс, позволяющий пользователям определять характеристики образцов и исследовать мир микроскопических изображений и анализа.

  • # Смешивание изображений (SE+BSE)
    Наблюдайте за составом образца и топографической информацией о поверхности на одном изображении
  • # Двойной анод (тетрод)
    Конструкция эмиссионной системы с двойным анодом обеспечивает превосходное разрешение при низкой энергии приземления
  • # *Режим низкого вакуума
    Предоставление информации о морфологии поверхности образца в низком вакууме, переключаемое состояние вакуума одним щелчком мыши

(*Дополнительные аксессуары для SEM-микроскопа SEM3200)

СЭМ-детекторы для SEM3200

СЭМ-микроскоп используется не только для наблюдения за морфологией поверхности, но и для анализа состава микрообластей на поверхности образца.

Микроскоп CIQTEK SEM SEM3200 имеет большую камеру для образцов с обширным интерфейсом. В дополнение к поддержке обычного детектора Эверхарта-Торнли (ETD), детектора обратно рассеянных электронов (BSE) и энергодисперсионной рентгеновской спектроскопии (EDS/EDX), различные интерфейсы, такие как картина дифракции обратного рассеяния электронов (EBSD) и катодолюминесценция (CL ) также зарезервированы.

СЭМ-детектор обратно рассеянных электронов (BSE)

Сравнение изображений во вторичных электронах и изображений в обратнорассеянных электронах

В режиме визуализации обратно рассеянных электронов эффект заряда значительно подавляется и можно наблюдать больше информации о составе поверхности образца.

Образцы покрытия:

  • SEM Backscattered-Electron Detector (BSE) Plating Specimens
  • SEM Backscattered-Electron Detector (BSE) Plating Specimens

Образцы из сплава вольфрамовой стали:

  • SEM Backscattered-Electron Detector (BSE) Tungsten Steel Alloy Specimens
  • SEM Backscattered-Electron Detector (BSE) Tungsten Steel Alloy Specimens

Четырехквадрантный детектор обратнорассеянных электронов — многоканальная визуализация

Детектор SEM-микроскопа имеет компактную конструкцию и высокую чувствительность. Благодаря четырехквадрантной конструкции можно получать топографические изображения в разных направлениях, а также изображения распределения состава без наклона образца.

Энергетический спектр

Результаты анализа энергетического спектра малых шариков светодиодов.

SEM Energy Spectrum

Картина дифракции обратного рассеяния электронов на СЭМ (EBSD)

РЭМ-микроскоп SEM3200 с большим током луча полностью соответствует требованиям тестирования EBSD высокого разрешения и может анализировать поликристаллические материалы, такие как металлы, керамика и минералы, для ориентации кристаллов и анализа размера зерен.

На рисунке показана карта зерен EBSD образца металлического никеля, которая позволяет идентифицировать размер и ориентацию зерен, определять границы зерен и двойники, а также делать точную оценку организации и структуры материала.

SEM Electron Backscatter Diffraction Pattern (EBSD)

Модели микроскопов SEM SEM3200A SEM3200
Электрооптические системы Электронная пушка Предварительно выровненная вольфрамовая нить среднего размера в виде шпильки
Разрешение Высокий вакуум 3 нм @ 30 кВ (SE)
4 нм @ 30 кВ (BSE)
8 нм @ 3 кВ (SE)
*Низкий вакуум 3 нм при 30 кВ (SE)
Увеличение 1–300 000x (Пленка)
1-1000000x
Напряжение ускорения 0,2 кВ ~ 30 кВ
Ток датчика ≥1,2 мкА, отображение в реальном времени
Системы визуализации СЭМ-детекторы Детектор Эверхарта-Торнли (ETD)
*Детектор обратных электронов (BSED), *Низвакуумный детектор вторичных электронов (SE), *Энергодисперсионная спектроскопия (EDS/EDX) и т. д.
Формат изображения TIFF, JPG, BMP, PNG
Вакуумная система Вакуумная модель Высокий вакуум Лучше 5×10-4 Па
Низкий вакуум 5 ~ 1000 Па
Режим управления Полностью автоматизированное управление
Камера для образцов Камера Оптическая навигация
Мониторинг в камере для образцов
Таблица образцов Трёхосный автоматический Пятиосный автоматический
Диапазон ступеней X: 120 мм X: 120 мм
Y: 115 мм Г: 115 мм
Z: 50 мм Z: 50 мм
/ П: 360°
/ Т: -10° ~ +90°
Программное обеспечение Операционная система Окна
Навигация Оптическая навигация, быстрая навигация с помощью жестов
Автоматические функции Автоматическая яркость и контрастность, автофокус, автоматический стигатор
Специальные функции

Интеллектуальная коррекция астигматизма изображения

*Сшивание изображений с большим углом обзора (дополнительно)

Требования к установке Температура 20°C (68°F) ~ 25°C (77°F)
Влажность ≤ 50 %
Источник питания

220 В переменного тока (±10 %), 50 Гц, 2 кВА

110 В переменного тока (±10%), 60 Гц

Основные технические характеристики микроскопа CIQTEK SEM SEM3200

СЭМ низкого напряжения

Образцы углеродного материала с малой глубиной проникновения при низком напряжении. Истинную топографию поверхности образца можно получить с высокой детализацией.

Повреждение образца волос электронным лучом снижается при низком напряжении, а эффект заряда устраняется.

Низкий вакуум СЭМ

Материалы фильтруемых волоконных трубок плохо проводят электропроводность и значительно заряжаются в высоком вакууме. Непосредственное наблюдение за непроводящими образцами можно проводить в низком вакууме без покрытия с помощью РЭМ-микроскопа SEM3200.

Большое поле зрения

Биологические образцы, используя наблюдение с большим полем зрения, могут легко получить общие детали морфологии головы божьей коровки, демонстрируя способность к межмасштабной визуализации.

  • SEM Large Field of View
  • SEM Large Field of View

Навигация по предметному столику и предотвращение столкновений

Оптическая навигация

Нажмите, куда вы хотите перейти, и просмотрите с помощью удобной навигации при использовании микроскопов CIQTEK SEM.

Встроенная камера входит в стандартную комплектацию и может делать фотографии высокой четкости, помогая быстро находить образцы.

  • SEM Microscope Specimen Stage Navigation & Anti-collision

Быстрая навигация с помощью жестов

Микроскоп CIQTEK SEM SEM3200 Быстрая навигация достигается двойным щелчком мыши для перемещения, использованием средней кнопки мыши для перетаскивания и использованием рамки для масштабирования.

Exp: Масштабирование кадра — чтобы получить широкое представление образца при навигации с небольшим увеличением, вы можете быстро кадрировать интересующую вас область образца, изображение автоматически увеличивается для повышения эффективности.

  • SEM Microscope Quick Gesture Navigation
  • SEM Microscope Quick Gesture Navigation

Этап предотвращения столкновений

Микроскоп CIQTEK SEM SEM3200 Многосторонние решения для предотвращения столкновений:

1. Ввод высоты образца вручную: точно контролируйте расстояние между поверхностью образца и линзой объектива.

2. Распознавание изображений и захват движения: следите за движением сцены в реальном времени.

3. *Аппаратное обеспечение: отключение ступенчатого двигателя в момент столкновения.

  • SEM Microscope Stage Anti-collision

Характеристические функции

Интеллектуальная коррекция астигматизма изображения

Визуально отображать астигматизм во всем поле зрения и быстро корректировать его щелчком мыши.

  • SEM Microscope Intelligence Assisted Image Astigmatism Correction
  • SEM Microscope Intelligence Assisted Image Astigmatism Correction

СЭМ с автофокусом

Фокусировка одной кнопкой для быстрой визуализации.

  • SEM Microscope Auto Focus
  • SEM Microscope Auto Focus

Автоматический стигматор

Вычисление астигматизма одним щелчком мыши для повышения эффективности работы.

  • SEM Microscope Automatic Stigmator
  • SEM Microscope Automatic Stigmator

Автояркость и контрастность

Автоматическая яркость и контрастность одним щелчком мыши для настройки оттенков серого соответствующих изображений.

  • SEM Microscope Auto Brightness & Contrast
  • SEM Microscope Auto Brightness & Contrast

Одновременное отображение нескольких данных

Программное обеспечение CIQTEK SEM Microscope SEM3200 поддерживает переключение между SE и BSE одним щелчком мыши для смешанной визуализации. Одновременно можно наблюдать как морфологическую, так и композиционную информацию образца.

SEM Microscope Simultaneous Imaging of Multiple Information

Быстрая регулировка поворота изображения

Перетащите линию и отпустите, чтобы повернуть изображение прямо на месте.

  • SEM Microscope Fast Image Rotation Adjustment
  • SEM Microscope Fast Image Rotation Adjustment
