Сверхвысокое разрешение Сканирующий электронный микроскоп с вольфрамовой нитью
The CIQTEK SEM3300 Сканирующий электронный микроскоп (СЭМ) Включает такие технологии, как "супертуннельная" электронная оптика, внутрилинзовые электронные детекторы и электростатические и электромагнитные составные объективные линзы. Применяя эти технологии к микроскопу с вольфрамовой нитью, можно превзойти давний предел разрешения такого СЭМ, что позволяет СЭМ с вольфрамовой нитью выполнять задачи анализа низкого напряжения, которые ранее были достижимы только с помощью полевых эмиссионных СЭМ.
Использование вертикально установленной камерной камеры для получения оптических изображений для навигации по предметному столику образца позволяет обеспечить более интуитивное и точное позиционирование образца.
Улучшенные функции автоматической яркости и контрастности, автоматической фокусировки и автоматической коррекции астигматизма. Визуализация одним щелчком!
Предварительно выровненный сменный модуль нити готов к использованию.
Программное обеспечение микроскопа CIQTEK SEM использует различные алгоритмы обнаружения и сегментации целей, подходящие для различных типов образцов частиц и пор. Оно позволяет проводить количественный анализ статистики частиц и пор и может применяться в таких областях, как материаловедение, геология и экология.
Выполняйте онлайн- и офлайн-постобработку изображений, полученных с помощью электронных микроскопов, и интегрируйте часто используемые функции обработки изображений ЭМ, удобные инструменты измерения и аннотирования.
Автоматическое распознавание краев ширины линии, что приводит к более точным измерениям и более высокой согласованности. Поддержка нескольких режимов обнаружения краев, таких как Line, Space, Pitch и т. д. Совместимость с несколькими форматами изображений и оснащен различными часто используемыми функциями постобработки изображений. Программное обеспечение простое в использовании, эффективное и точное.
Предоставляют набор интерфейсов для управления микроскопом SEM, включая получение изображений, настройки рабочих условий, включение/выключение питания, управление столиком и т. д. Краткие определения интерфейсов позволяют быстро разрабатывать специальные сценарии и программное обеспечение для работы электронного микроскопа, обеспечивая автоматическое отслеживание интересующих областей, сбор данных промышленной автоматизации, коррекцию дрейфа изображения и другие функции. Может использоваться для разработки программного обеспечения в специализированных областях, таких как анализ диатомовых водорослей, проверка примесей в стали, анализ чистоты, контроль сырья и т. д.

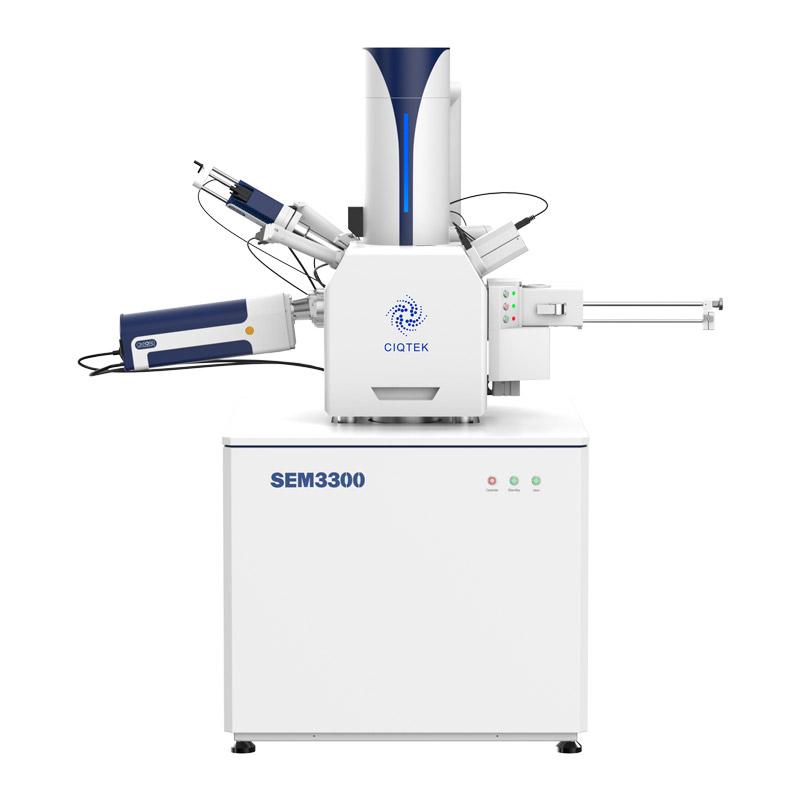

Микроскоп с вольфрамовой нитью CIQTEK SEM3300 |
Внутри завода CIQTEK: экскурсия по производству электронных микроскопов |
Технические характеристики СЭМ-микроскопа CIQTEK SEM3300 | ||||
Электронная оптика | Разрешение |
2,5 нм при 15 кВ, SE
4 нм при 3 кВ, SE 5 нм при 1 кВ, SE |
||
Ускоряющее напряжение | 0,1 кВ ~ 30 кВ | |||
Увеличение (поляроид) | 1 х ~ 300 000 х | |||
Камера для образцов | Камера | Оптическая навигация | ||
Мониторинг палаты | ||||
Тип сцены | 5-осевой вакуумный совместимый моторизованный | |||
Диапазон XY | 125 мм | |||
Диапазон Z | 50 мм | |||
Диапазон Т | - 10° ~ 90° | |||
Диапазон R | 360° | |||
Детекторы СЭМ | Стандарт |
Внутрилинзовый электронный детектор (Inlens)
Детектор Эверхарта-Торнли (ETD) |
||
Необязательный |
Выдвижной детектор обратно-рассеянных электронов (BSED)
Энергодисперсионный спектрометр (EDS/EDX) Картина дифракции обратно рассеянных электронов (EBSD) |
|||
Необязательный | Шлюз для обмена образцами | |||
Панель управления с трекболом и ручкой | ||||
Пользовательский интерфейс | Операционная система | Окна | ||
Навигация | Оптическая навигация, быстрая навигация жестами, трекбол (опционально) | |||
Автоматические функции | Автоматическая яркость и контрастность, автоматическая фокусировка, автоматический стигматор |
