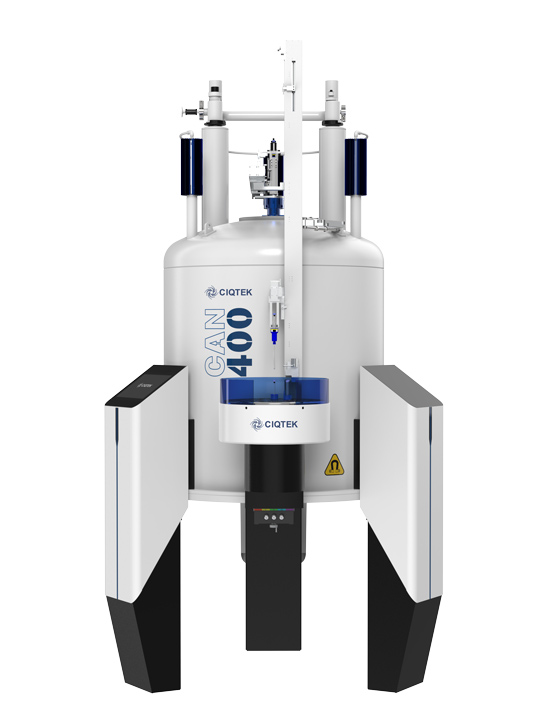

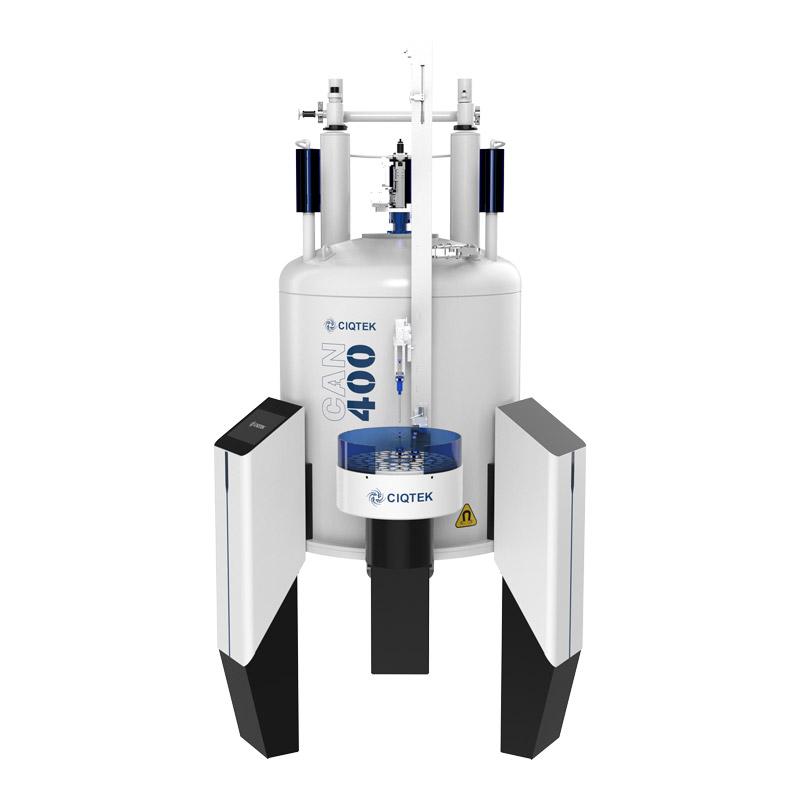

CIQTEK CAN400 — это современный интеллектуальный жидкостный спектрометр ядерного магнитного резонанса (ЯМР) , оснащен сверхвысокооднородным, сверхэкранированным сверхпроводящим магнитом частотой 400 МГц. Он включает в себя многофункциональную модульную консоль, высокочувствительные полностью автоматизированные настроечные датчики и ряд современных аксессуаров.
Благодаря высокоинтегрированным радиочастотным (РЧ) каналам CAN400 поддерживает как возможности передачи, так и возможности приема, позволяя проводить эксперименты с множественным приемом. Его оптимизированная конструкция обеспечивает быструю настройку и шимминг, значительно сокращая время эксперимента.
Такие аксессуары, как интеллектуальный экран управления, улучшают управление оборудованием ЯМР, позволяя взаимодействовать с сенсорным экраном для мониторинга прибора и вставки/удаления образцов, что повышает гибкость экспериментов ЯМР.
CAN400 сочетает в себе высокопроизводительное оборудование и интеллектуальное программное обеспечение, предоставляя пользователям надежную, эффективную и удобную экспериментальную платформу ЯМР.
Исследования окислительно-восстановительных проточных батарей требуют фундаментального понимания на молекулярном уровне для улучшения производительности. Применяя методы ядерного магнитного резонанса (ЯМР) in situ к электролиту, можно исследовать разложение электролита и саморазряд батареи в режиме реального времени.
Ссылка : Природа, 2020, 579(7798): 224-228.
В лигнине группы с нестабильными протонами могут реагировать с фосфорсодержащими реагентами с образованием фосфорсодержащих производных. Используя технику количественной ³¹P ЯМР-спектроскопии, можно изучать количество и структуру функциональных групп, таких как карбоксильные и гидроксильные группы.
Ссылка : Протоколы природы, 2019, 14(9): 2627-2647.

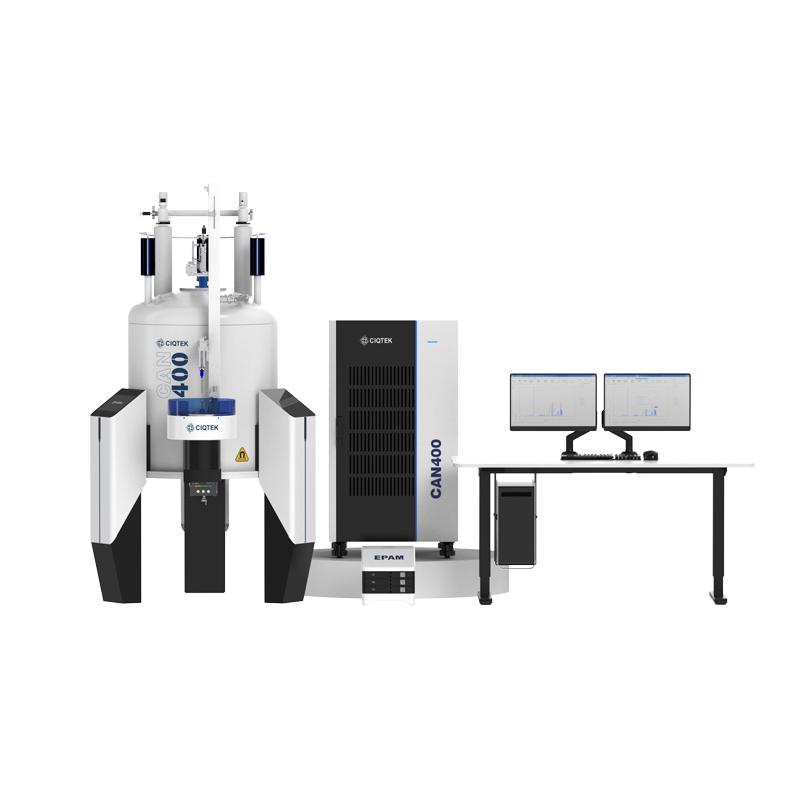

Подмодули ЯМР-спектрометра CIQTEK CAN400 в основном состоят из магнита, консоли, зонда и предусилителя. Система спектрометра управляется передовым программным обеспечением, которое точно собирает и анализирует экспериментальные данные, предоставляя пользователям более полные и точные аналитические результаты. Интеллектуальный экран управления и возможности дистанционного управления оптимизируют пользовательский опыт.
Магнит
• 9,39 Тесла, высокооднородное магнитное поле
• Стандартный 54-миллиметровый канал для комнатной температуры, совместимый с различными датчиками
• Длительное время удержания жидкого гелия
• Оснащен системой измерения уровня жидкого гелия с сигнализацией низкого уровня гелия.
• Интегрированный интеллектуальный экран управления для быстрого доступа к состоянию системы
Консоль

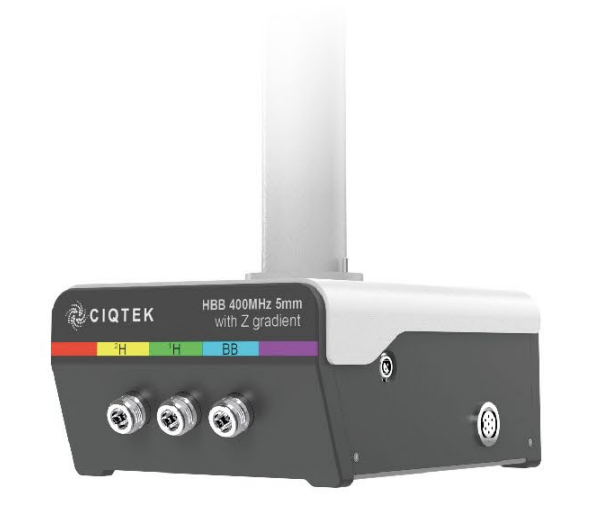

• Распределенная конструкция для легкой настройки и модернизации прибораЗонд
• Подходит для пробирок диаметром 5 мм.
• Обнаруживаемые ядра:
1
ЧАС,
3
С,
15
Н,
31
П,
19
Ф,
109
Ag и другие ядра
• Поддерживает ручную и автоматическую настройку
• Прочность Z-градиента: ≥ 50 Гс/см
• Высокая чувствительность и разрешение
• Широкий диапазон регулируемых температур
• Способен
19
Эксперимент ЯМР F с
1
H развязка и
1
Эксперимент ЯМР H с
19
F развязка
Предусилитель
• Предварительный усилитель отделен от консоли.
• Многоканальный предусилитель
• Низкий уровень шума минимизирует влияние на прием сигнала.
• Встроенный динамический переключатель приема-передачи на всех каналах
• Поддерживает многоканальные конфигурации

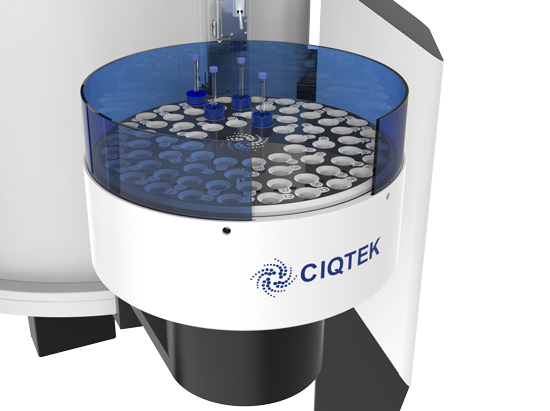

Автосэмплер
• Высокая пропускная способность: оптимизированное использование пространства с возможностью установки до 72 позиций
• Безопасный и удобный: конструкция с креплением на талии и двунаправленным свободным вращением
• Эффективно: Быстрая замена образца за считанные секунды. Следующий образец можно подготовить заранее

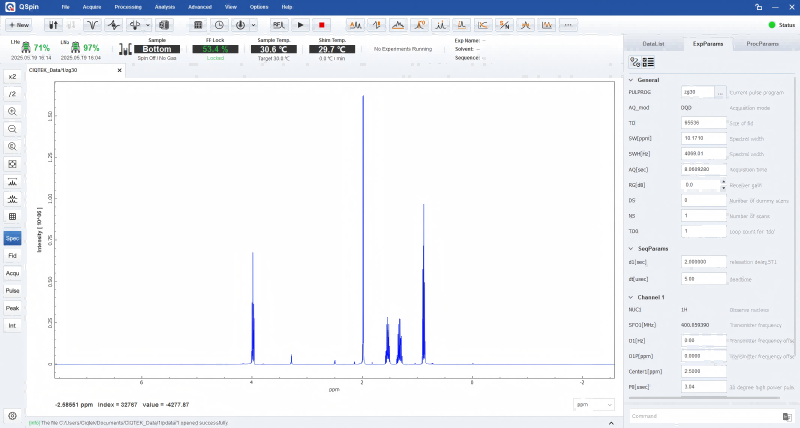

Программное обеспечение
• Интеллектуальное программное обеспечение упрощает работу пользователя
• Оптимизированное программное обеспечение с обработкой данных одним щелчком мыши повышает эффективность эксперимента
• Экспериментальные данные можно сохранять в универсальных форматах.
Магнит | Напряженность магнитного поля | 9,39 Тесла |
Диаметр отверстия при комнатной температуре | 54 мм | |
Радиальная линия 5 Гаусс | 0,6 м | |
Вертикальная линия 5 Гаусс | 1,0 м | |
Консоль | Радиочастотные каналы трансивера | По умолчанию 2, можно расширить до 8 |
Разрешение по частоте | 0,0005 Гц | |
Временное разрешение | 4 нс | |
Фазовое разрешение | 0,001° | |
Диапазон частот РЧ | 5-1300 МГц | |
Цифровое разрешение | 16 бит | |
Максимальная ширина спектра приемника | 12,5 МГц | |
Зонд | Обнаруживаемые ядра | ¹H, ¹³C, ¹⁵N, ³¹P, ¹⁹F, ¹⁰⁹Ag и другие ядра |
Дейтериевый замок | Поддерживать | |
Сила градиента Z | 50 г/см максимум | |
Настройка и согласование | Поддерживается быстрая автонастройка и сопоставление. | |
Программное обеспечение | Операционная система | Окна |
Поддерживаемые эксперименты | Возможность сбора и обработки данных для одномерных, двумерных и других экспериментов ЯМР | |
Экспериментальные данные | Включены общие экспериментальные методы ЯМР. Экспериментальные данные могут быть сохранены в универсальных форматах | |
Пульс | Поддерживаются редактирование последовательности импульсов и графические интерфейсы. | |
Дистанционное управление | Включить программное управление включением и выключением консоли | |
Автосэмплер | Слоты | 72 |
Положение установки | В средней части магнита | |
Направление вращения | Двунаправленное вращение | |
Быстрый обмен образцами | Оснащен автоматической трубкой для хранения, позволяющей заранее подготовить следующий образец. |
